Αρχή λειτουργίας του Crank Press

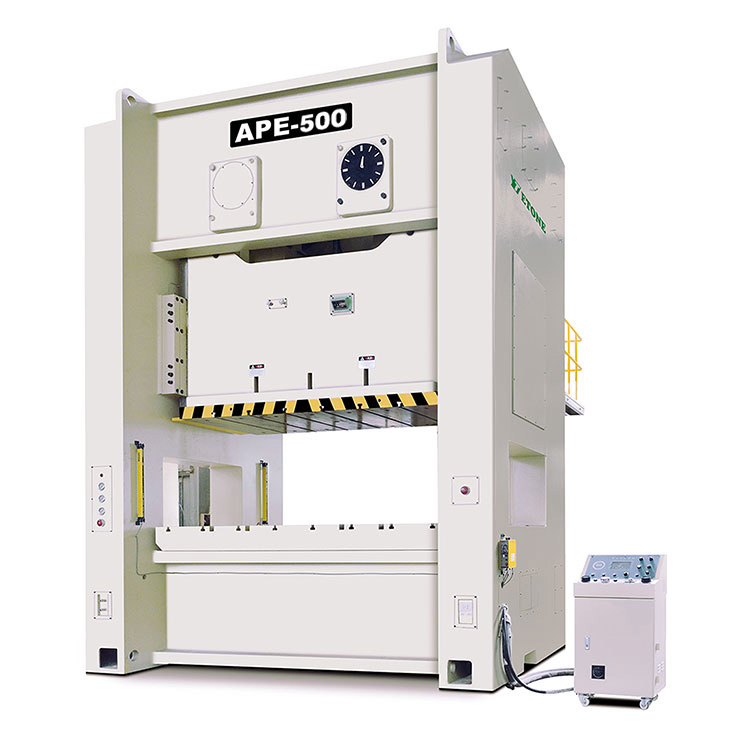

Δοχείο στροφάλουείναι ένας κοινός μηχανικός τύπος, ο οποίος χρησιμοποιείται ευρέως στη διαμόρφωση μετάλλων, στη σφράγιση, στη διάτμηση, στη χύτευση και σε άλλες διαδικασίες. Η αρχή της λειτουργίας του βασίζεται στη μηχανική κίνηση του μηχανισμού ράβδου που συνδέεται με στροφάλους, ο οποίος μετατρέπεται σε γραμμική κίνηση παλινδρομικής πίεσης μέσω της περιστροφικής κίνησης του στροφάλου.

Βασική αρχή λειτουργίας του Crank Press:

Περιστροφή του στροφάλου: Η πηγή οδήγησης τουδοχείο μανιβέλαςείναι συνήθως ένας ηλεκτρικός κινητήρας ή ένας κινητήρας εσωτερικής καύσης. Ο κινητήρας οδηγεί τον στρόφαλο να περιστρέφεται μέσα από ένα σύστημα μετάδοσης, όπως γρανάζια και ζώνες.

Κλοκάφη και μετάδοση ράβδου σύνδεσης: Το στρόφαλο συνδέεται με τη ράβδο σύνδεσης και η περιστροφή του στροφάλου μεταδίδεται στο ρυθμιστικό μέσω της ράβδου σύνδεσης. Η ράβδος σύνδεσης μετατρέπει την περιστροφική κίνηση του στροφάλου στην κίνηση προς τα πάνω και προς τα κάτω την παλινδρομική κίνηση του ρυθμιστικού. Σε αυτή τη διαδικασία, η κίνηση του στροφάλου είναι κυκλική κίνηση, ενώ η κίνηση του ρυθμιστικού είναι γραμμική κίνηση.

Κίνηση ολίσθησης: Η στρόφαλος οδηγεί τη ράβδο σύνδεσης για να μετακινηθεί, ωθώντας έτσι το ρυθμιστικό να κινείται πάνω και κάτω στην κατακόρυφη κατεύθυνση. Όταν ο ολισθητήρας κινείται προς τα κάτω, δημιουργείται μεγάλη δύναμη κρούσης και αυτή η δύναμη κρούσης χρησιμοποιείται για την πίεση, τη σφράγιση ή τη δημιουργία εργασίας.

Εργαζόμενος: Το Top Dead Center του Press Crank είναι η υψηλότερη θέση του ρυθμιστικού που κινείται προς τα πάνω και το Dead Dead Center είναι η χαμηλότερη θέση του ρυθμιστικού που κινείται προς τα κάτω. Κατά τη διάρκεια της λειτουργίας σφράγισης, ο ολισθητήρας μετακινείται από το Top Dead Center στο κάτω νεκρό κέντρο και στη συνέχεια επιστρέφει στο Top Dead Center, σχηματίζοντας έναν πλήρη κύκλο εργασίας.

Μετάδοση της δύναμης πίεσης και κρούσης: Η πίεση τουδοχείο μανιβέλαςμεταδίδεται στο καλούπι ή το τεμάχιο εργασίας στον πάγκο εργασίας από το μηχανισμό του στρόφαλου και τη σύνδεση ράβδων, δημιουργώντας ισχυρή πίεση στο τεμάχιο εργασίας, ολοκληρώνοντας έτσι τις εργασίες της διαδικασίας όπως η σφράγιση, η διάτμηση, η κάμψη και η διαμόρφωση.

Βασικά στοιχεία και οι λειτουργίες τους:

Crank: Παρέχει περιστροφική ισχύ, συνήθως συνδεδεμένη με ηλεκτρικό κινητήρα ή άλλη πηγή κίνησης.

Σύνδεση: Μετατρέπει την περιστροφική κίνηση του στροφάλου σε γραμμική παλινδρομική κίνηση του ρυθμιστικού.

SLIDER: Απευθείαν επικοινωνήστε με το τεμάχιο για να ολοκληρώσετε τη σφράγιση, τη διαμόρφωση και άλλες εργασίες.

Base and Workbench: Υποστηρίξτε ολόκληρο τον Τύπο και διορθώστε το τεμάχιο εργασίας, παρέχοντας μια σταθερή πλατφόρμα λειτουργίας.

Punch and Die: Εγκατεστημένο στο ρυθμιστικό και το πάγκο εργασίας, εκτελούν άμεσα εργασίες επεξεργασίας.

Περίληψη: Η αρχή λειτουργίας τουδοχείο μανιβέλαςβασίζεται κυρίως στον στρόφαλο για να οδηγήσει τη ράβδο σύνδεσης για περιστροφή, η οποία μετατρέπεται στην επάνω και προς τα κάτω γραμμική κίνηση του ρυθμιστικού. Αυτή η κίνηση χρησιμοποιείται για την πίεση στο τεμάχιο για την ολοκλήρωση διαφορετικών εργασιών επεξεργασίας. Το πλεονέκτημά του είναι ότι μπορεί να προσφέρει ισχυρή πίεση και είναι κατάλληλο για διάφορες διαδικασίες σφράγισης και σχηματισμού.
