Πρέσα πλαστικοποίησης υψηλής ταχύτητας πυρήνα κινητήρα
1.Περιγραφή προϊόντος
Κατάλληλο για εφαρμογή σε σφράγιση αυτοκαθηλωθέντος πυρήνα σιδήρου βιομηχανικού κινητήρα υψηλής ενεργειακής απόδοσης, κινητήρων οχημάτων νέας ενέργειας και κινητήρων συμπιεστών. Αυτά μπορεί να απαιτούν τέλειο σχηματισμό. Επιπλέον, μπορεί επίσης να προστεθεί αυτοματοποιημένη γραμμή παραγωγής μεταφοράς για την αναβάθμιση της παραγωγικότητας.
2.Εφαρμογή:
Σφράγιση αυτοκαθηλωτικού πυρήνα σιδήρου βιομηχανικού κινητήρα υψηλής ενεργειακής απόδοσης, κινητήρα οχήματος νέας ενέργειας και κινητήρα συμπιεστή.
3. Χαρακτηριστικά του Τύπου High Speed Stamping
1. Υψηλή ακαμψία
Πλαίσιο υψηλής ακαμψίας, υψηλής ακρίβειας, συγκολλημένο με χαλύβδινη πλάκα και μετά από θερμική επεξεργασία, εξαλείφει την εσωτερική πίεση του κρεβατιού.
2. Σταθερότητα και ασφάλεια λειτουργίας
Οι συσκευές συμπλέκτη/φρένου είναι εξαιρετικά ευαίσθητες, πρέσες πλαστικοποίησης ακριβείας υψηλής ταχύτητας σε συνδυασμό με διεθνείς κορυφαίες διπλές ηλεκτρομαγνητικές βαλβίδες και συσκευές προστασίας από υπερφόρτωση, για να διασφαλιστεί η ακρίβεια και η ασφάλεια της λειτουργίας και της στάσης του ολισθητήρα διάτρησης.Ο μηχανισμός ρύθμισης του ολισθητήρα έχει υψηλή ακρίβεια και η παραγωγή προσαρμογής είναι ασφαλέστερη και ταχύτερη.
3. Υψηλή Ακρίβεια
Ο στροφαλοφόρος άξονας, το γρανάζι, ο άξονας μετάδοσης και άλλα μέρη τριβής σκληρύνονται και υποβάλλονται σε θερμική επεξεργασία πριν από την άλεση. Έχουν υψηλή αντοχή στη φθορά και ισορροπία, σταθερή απόδοση και εξασφαλίζουν την ποιότητα και τη διάρκεια ζωής της διάτρησης.
4. Αυτοματισμός επεξεργασίας πρέσας πλαστικοποίησης ακριβείας υψηλής ταχύτητας
Μπορεί να συνδυαστεί με οποιονδήποτε μηχανισμό αυτόματης τροφοδοσίας για την αυτοματοποίηση της παραγωγής, τη μείωση του κόστους και τη βελτίωση της απόδοσης.
4. Προδιαγραφή:
|
|

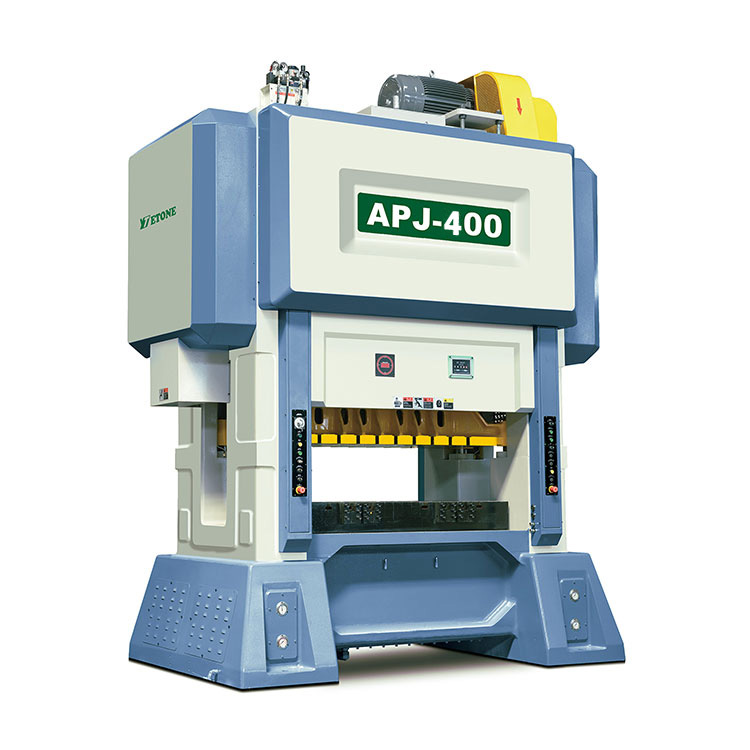

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Χωρητικότητα |
τόνος |
220 |
300 |
350 |
400 |
450 |
Ταξίδι |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Αριθμός χτυπημάτων ανά λεπτό |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Μικρότερο μέγεθος τραπεζιού |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Κενή τρύπα |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Περιοχή συρόμενου μπλοκ |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Διαδρομή ρύθμισης ύψους μήτρας |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Μοτέρ ρύθμισης ύψους μήτρας |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Ύψος γραμμής τροφοδοσίας |
mm |
200 Σαβ. 50 |
210 Σαβ 50 |
210 master 50 |
220 Σαβ. 50 |
270 Σαβ 50 |
Κύριος κινητήρας |
kw |
45 |
55 |
55 |
75 |
75 |
5.Μηχανή Standard αξεσουάρ
1 Σύστημα λίπανσης: εφαρμόστε λάδι υψηλής πίεσης από το κέντρο του στροφαλοφόρου άξονα (Japan SHOWA)
Σύστημα ελέγχου 2PLC: παρέχει σήματα κοπής
3 Ρουλεμάν: NSK Ιαπωνίας
4 Ψεκαστήρας λαδιού: SMC Japan
5Διακόπτης αέρα και επαφέας: Schnede France
6 Σφραγίδα λαδιού: NOK Japan
7 Σχεδιασμός συστήματος αυτόματης εξισορρόπησης
8 Ηλεκτρονικό σύστημα ρύθμισης ολίσθησης
9T-Mobile χειρουργικό τραπέζι
10 Υδραυλική συσκευή κλειδώματος ολίσθησης
11 Ανιχνευτής τερματισμού υλικού
12Μετατροπέας:
13 Ηλεκτρική βαλβίδα συμπλέκτη
14 Δομή συμπλέκτη: (OMPI Ιταλίας)
15 Ρελέ: Omron
16 Εμφάνιση γωνίας και ταχύτητας: TOYO
17 Άρθρωση πίεσης αέρα: ARK Κορέα
18 Στροφαλοφόρος άξονας: SNCM8, Οδηγός λείανσης: AKS Japan
19Αυτόματη θερμική εξισορρόπηση στη θέση μικρο-ιντσών ram/slider
20 Ανιχνευτής Miss-Feed
21 Εργαλειοθήκη με μηχάνημα αποστολής1
6. Τυπικά αξεσουάρ:
1 Τροφοδότης γραναζιών υψηλής ταχύτητας (Επιλογή πλάτους: 150/200/300/400)
2Αποσυμπιεστή διπλών κεφαλών
3 Ισιωτικό με βρόχο S (Επιλογή πλάτους: 200/300/400)
4Αυτόματη συσκευή λαδιού για να πεθάνει
Σύστημα σωσίβιο 5 Auto Power Die:
Σύστημα 6 Die Arm: 2 τεμ
7 Αντικραδασμικό σύστημα
8 Ελεγκτής αλεξίπτωτου:
9 Σύστημα εγκατάστασης ηλεκτρομαγνητικής βαλβίδας μήτρας: 10 τεμ
